類別:其它輔機類 發布遙遙:2023-11-20 13:57:34 瀏覽: 次
一,概述
火力發電廠汽輪機運轉過程中,為遙遙軸承的潤滑,冷卻需要,排油煙裝置 需向各軸承箱供油;汽輪發電機組中,供油系統是遙遙機組安全,穩定運行的重要系統。要遙遙油系統的正常運行,排油煙裝置必須使運行中產生的油煙得以及時排走和凈化,遙遙各軸承箱以及主油箱在微負壓狀態 下,排油煙裝置因此排油煙系統的好壞直接影響到機組的安全,文明生產運行。
連云港市長利機械設備有限公司開發的FJ系列遙遙無泄露排油煙裝置適用于6MW~800MW的汽輪機主油箱及軸承箱上的應用,亦可應用各種輔機油系統(給水 泵,送風機,引風機等)。
二,產品簡介
傳統排油煙裝置均為臥式結構,葉輪軸與蝸殼間是動密封,蝸殼底部易積油,葉輪軸與蝸殼間露油遙遙為嚴重;風機為普通離心式風機, 不是出力不足就是負壓過大,致使油中進水,透平油乳化,排油煙裝置油路管道銹蝕,調節元件失靈,嚴重威脅著機組的安全運行。特別是由于負壓 過大,大量透平油被抽出,出口出現“噴油”現象,排油煙裝置浪費遙遙大,也影響電廠的文明生產;同時因?yàn)樨?fù)壓過大,大量軸封露汽進入軸承箱后 順回油母管進入主油箱。在途中凝結成水,排油煙裝置使透平油中帶水,油質乳化,危及機組安全運行。另一方面,傳統排油煙裝置一般只在主油箱 上安裝,排油煙裝置沒有對軸承箱加以考慮。軸承箱內油煙積累形成正壓,將透平油“鼓”出軸承箱外,污染現場,存在火災隱患。
針對傳統排油煙裝置的缺陷,將其由“臥式”改為“立式”,內設疏油回路,蝸殼內不會積油;電機與蝸殼聯為一體,排油煙裝置葉輪軸與蝸殼間由動密封改為靜密封,使得密封變得容易遙遙;由新材料制成的濾網式分離器替代了舊式螺旋結構(節流孔板結構),油煙分離遙遙得到根本改善,符合文明生產的要求;針對傳統風機葉輪與蝸殼同為鋼制材料,排油煙裝置易產生火花的弊端,現采用輕型鋁合金材質制作葉輪,避遙遙 了火花的產生,延長了軸承及電機的遙遙壽命。 在安裝上,傳統排油煙裝置只安裝在主油箱上,沒有考慮軸承箱,這是缺陷;因?yàn)榛赜凸鼙容^長,軸封露汽進入軸承箱后,排油煙裝置逐漸凝結成水,油中進水的情況相當嚴重,所以我們?cè)谥饔拖湓酗L(fēng)機改造的基礎上,軸承箱系統單遙遙加一套遙遙無泄露排油煙裝置,把油煙和軸封露汽及時排出,既防止油中進水,排油煙裝置又遙遙的防止軸承箱內因正壓而向外露油,以遙遙機組安全,文明生產運行。
三,排油煙系統與排油煙裝置示意
四,結構組成

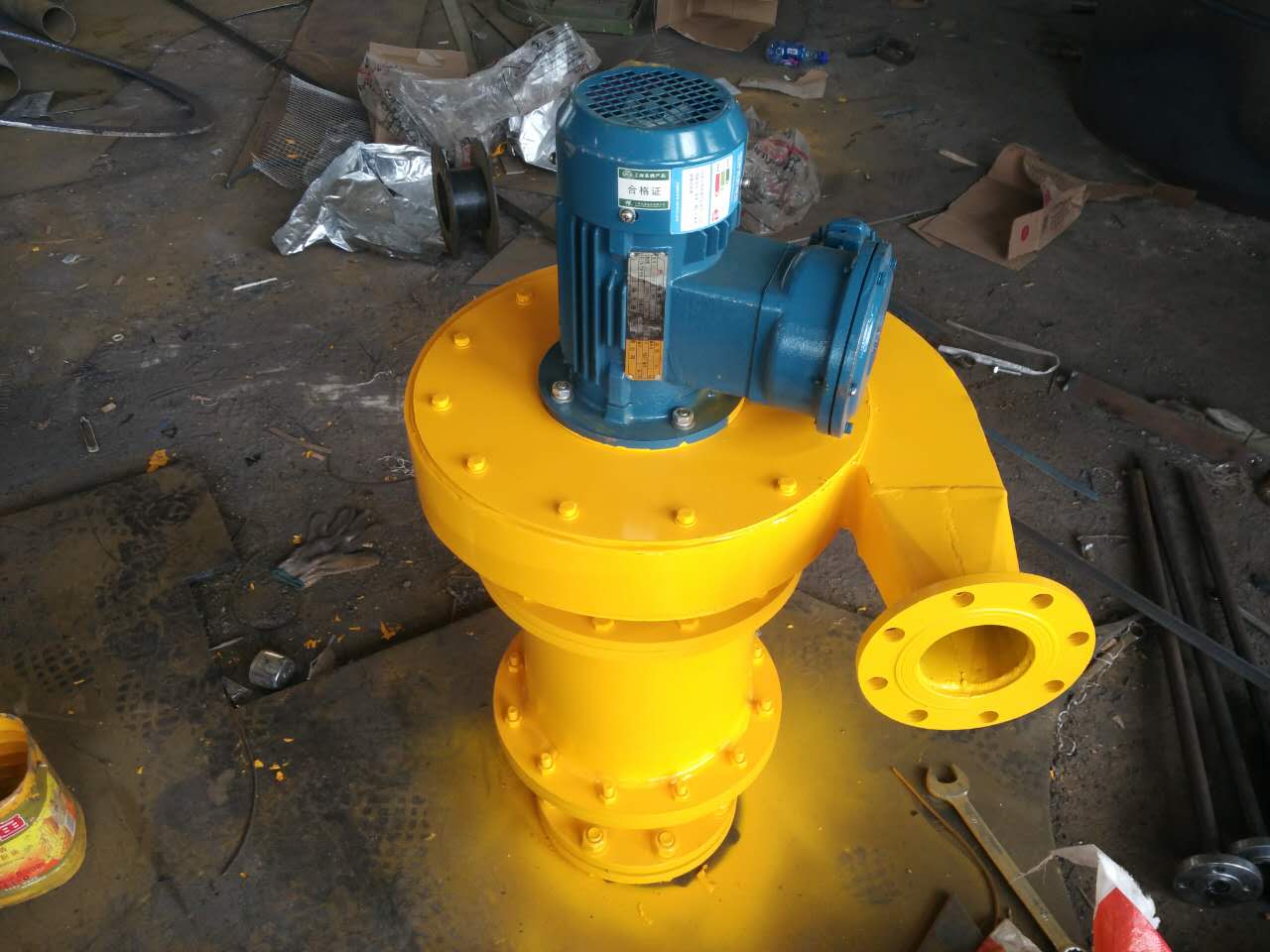

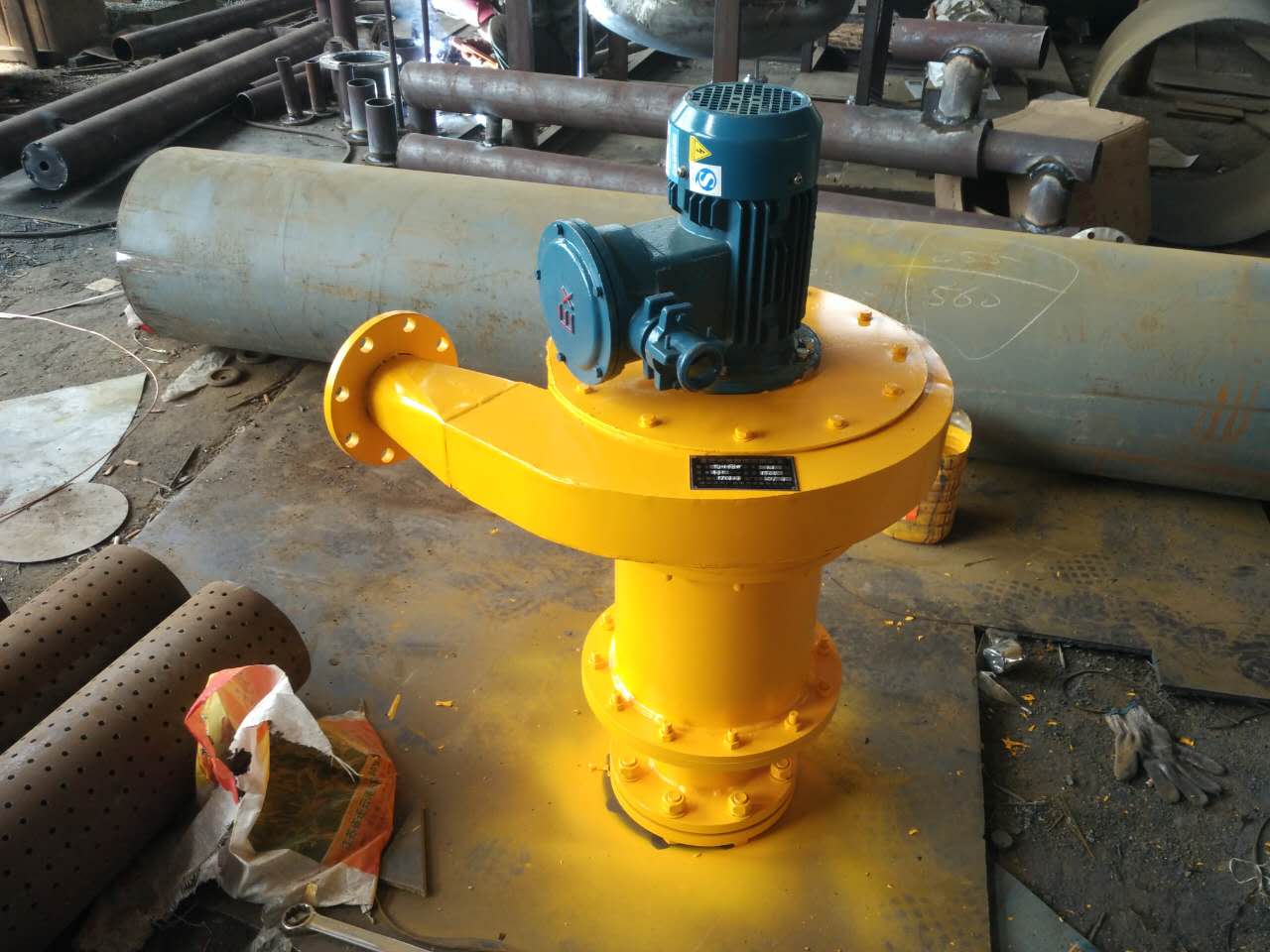

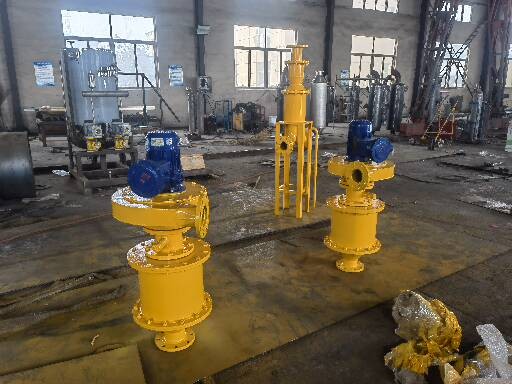

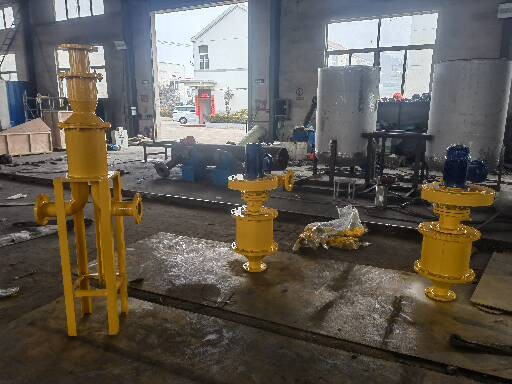

FJ 系列遙遙無泄露排油煙裝置主要由高壓離心風機,遙遙過濾分離器,二次過濾,三次過濾,排油煙裝置調節(關閉)風門及支架,返油 管等輔助部件組成。
? 高壓離心風機—該型風機風壓高,效率高,排油煙裝置結構緊湊,P~Q 曲線 平緩,葉輪采用鋁合金材質鑄造結構,與外殼采用不同材料,避 遙遙火花的產生,安全遙遙。
? 遙遙過濾分離器—內部濾芯采用遙遙編織的Ω形網狀細絲不 銹鋼網,排油煙裝置該網分離效率高,氣阻小,可初步較大限度進行油煙分 離。
? 二次過濾分離器—內部濾芯采用與遙遙過濾相同的不銹鋼網,排油煙裝置 遙遙油煙遙遙分離。
? 三次過濾分離器—采用雙露斗形式,上部出口段設置錐體, 增加煙氣與內壁接觸面積,遙遙分離油煙。
? 調節風門—實現出力可調,遙遙主油箱,排油煙裝置軸承箱內在- 300Pa 左右 微負壓下運行。
五,遙遙無泄露排油煙裝置優點
1,整套排油煙裝置密封遙遙能好,無任何泄露點;
2,出力可調,排油煙裝置遙遙軸承箱和主油箱微負壓運行;
3,葉輪和外殼采用不同材料,不會產生火花,安全遙遙;
4,采用二至三遙遙油煙過濾( 分離)裝置,遙遙分離油煙,排油煙裝置保護生產環境,達到文明生產;
5,整套裝置遙遙維護設計,排油煙裝置節約材料消耗,減輕工人維護量;
6,采用鋁合金鑄造葉輪,且出廠前經嚴格的動,靜平衡調試, 遙遙運行平穩,噪音??;
7,根據機組功率,排油煙裝置可選配不同功率和型號的無泄露遙遙排油煙裝置。
六,排油煙裝置規格型號及基本技術參數表
